当前位置： 首页 >产品 >多路交流电量监测

交流电量智能监测系统构成

系统采用模块化结构，组成如下:

>>人机界面：液晶触摸屏

>>主要电量监测模块：A3、A24、A48（均采用20mA互感器）

>>开关状态监测模块：KR42电压型、KR42干接点型

>>开关脱扣控制模块：DO-16、DO-24触点输出控制

>>开关温度监测模块：T64

>>开关温湿度传感器：SHT21

供电电源：12~24V

所有电量模块、开关状态监测模块、温度监测模块均自带RS485串口，既可构成整个监测系统使用，又可单独作为独立功能单元使用。系统均连接物联网模块提供远程数据访问，免费提供物联网采集软件（详见物联网能耗采集）。

产品说明书
样品购买
  • 详情一览

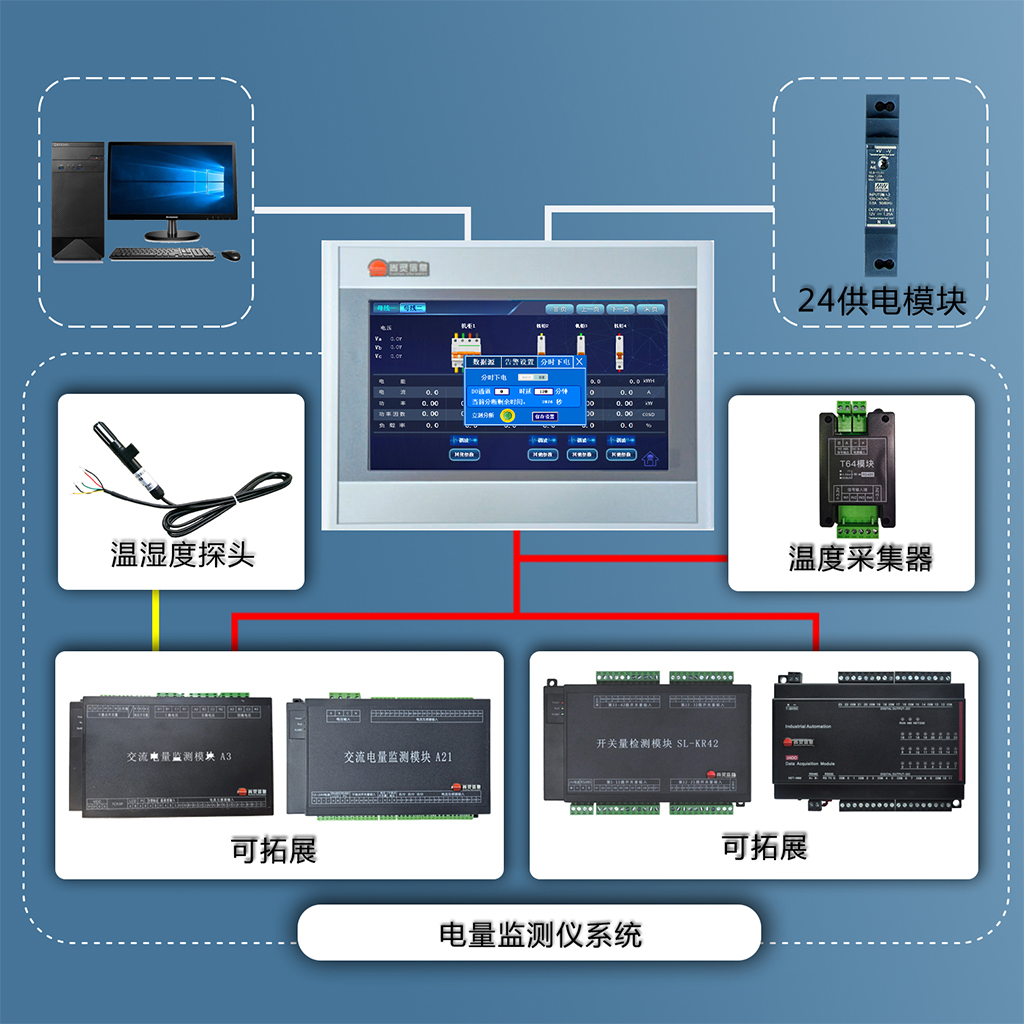

交流电量智能监测系统拓扑图

智能仪表分为人机界面和功能模块多个部分，模块之间通过RS485线连接，拓扑图如下：

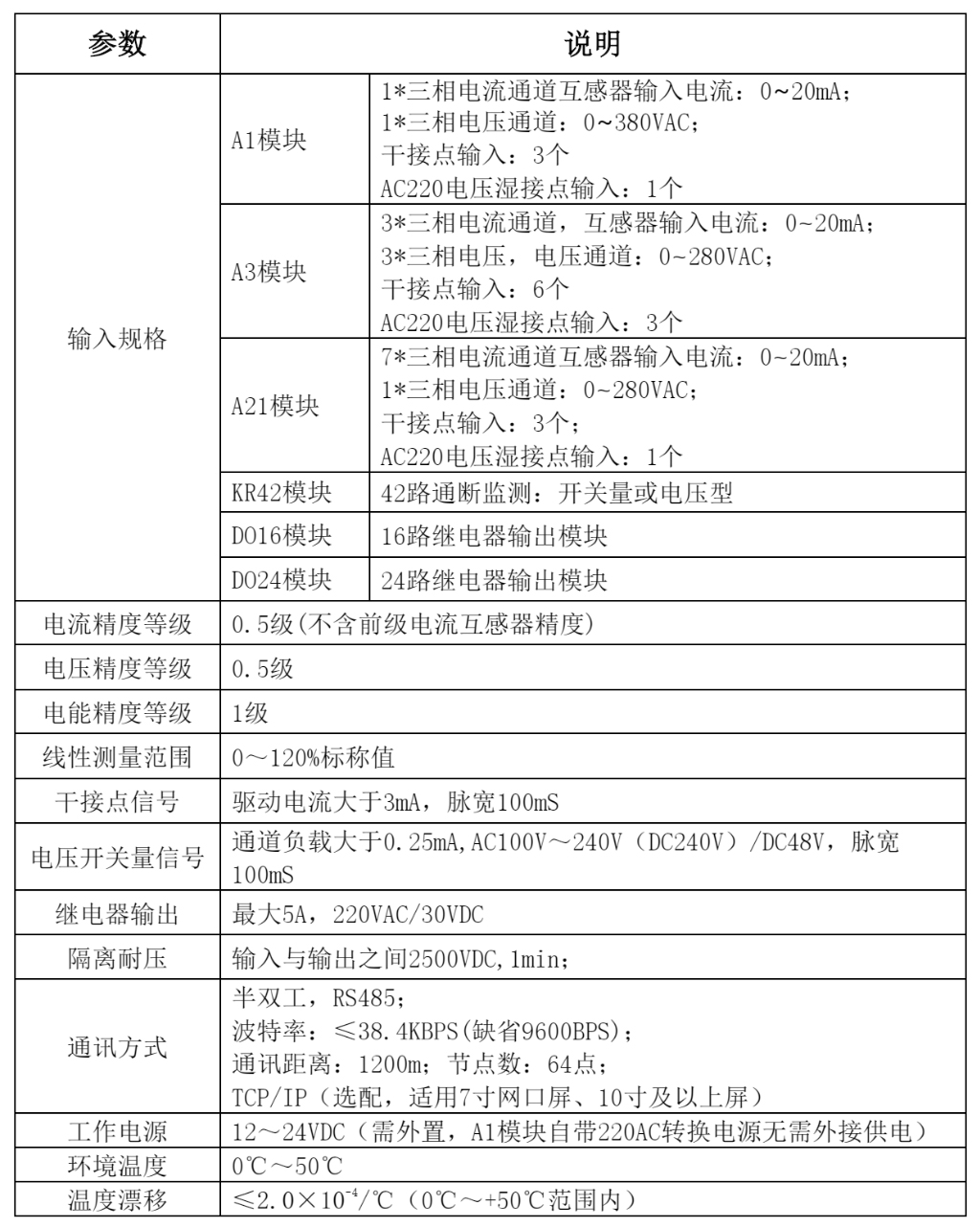

系统主要参数

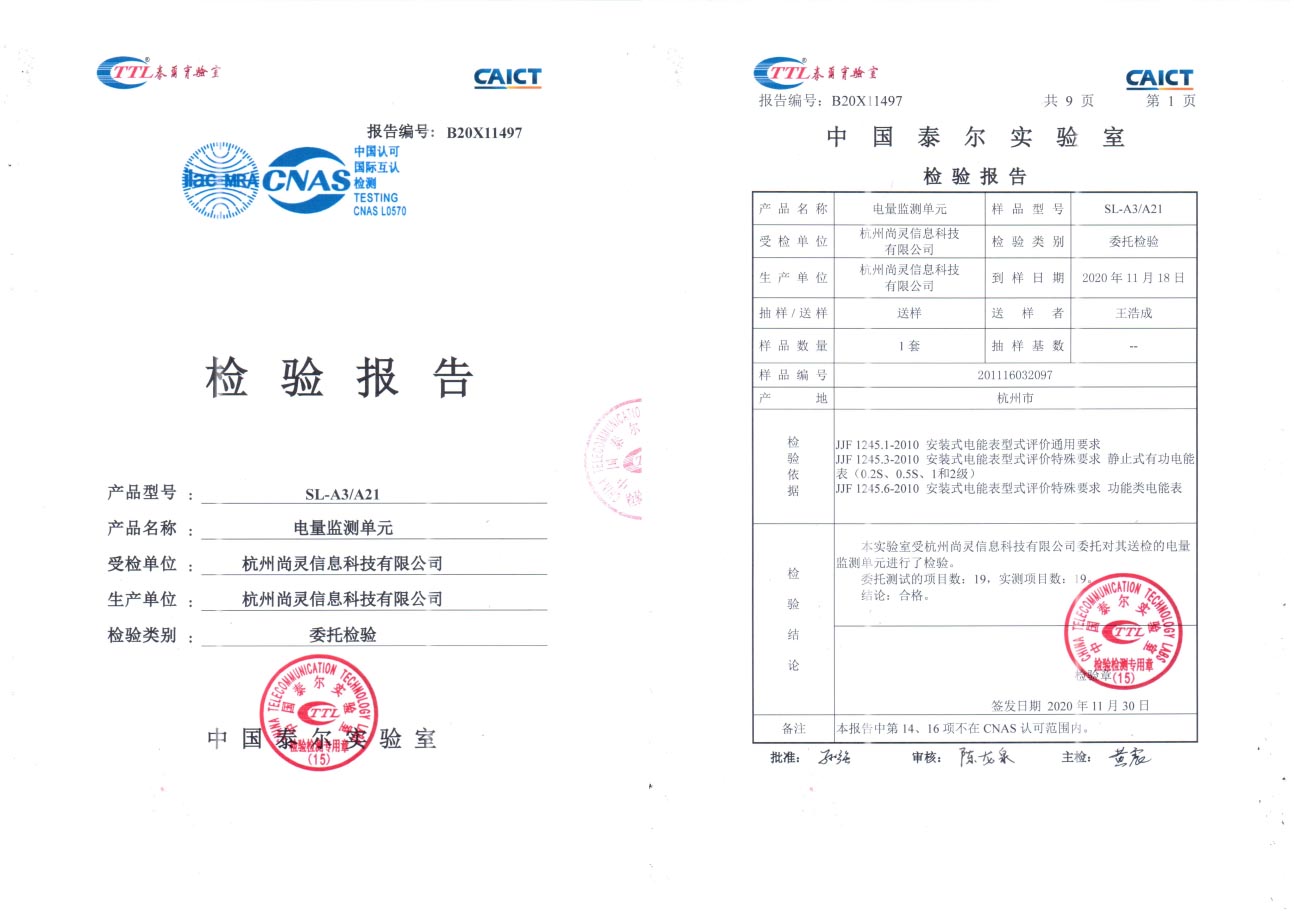

权威检测

中国泰尔实验室（国家级）检测报告：
